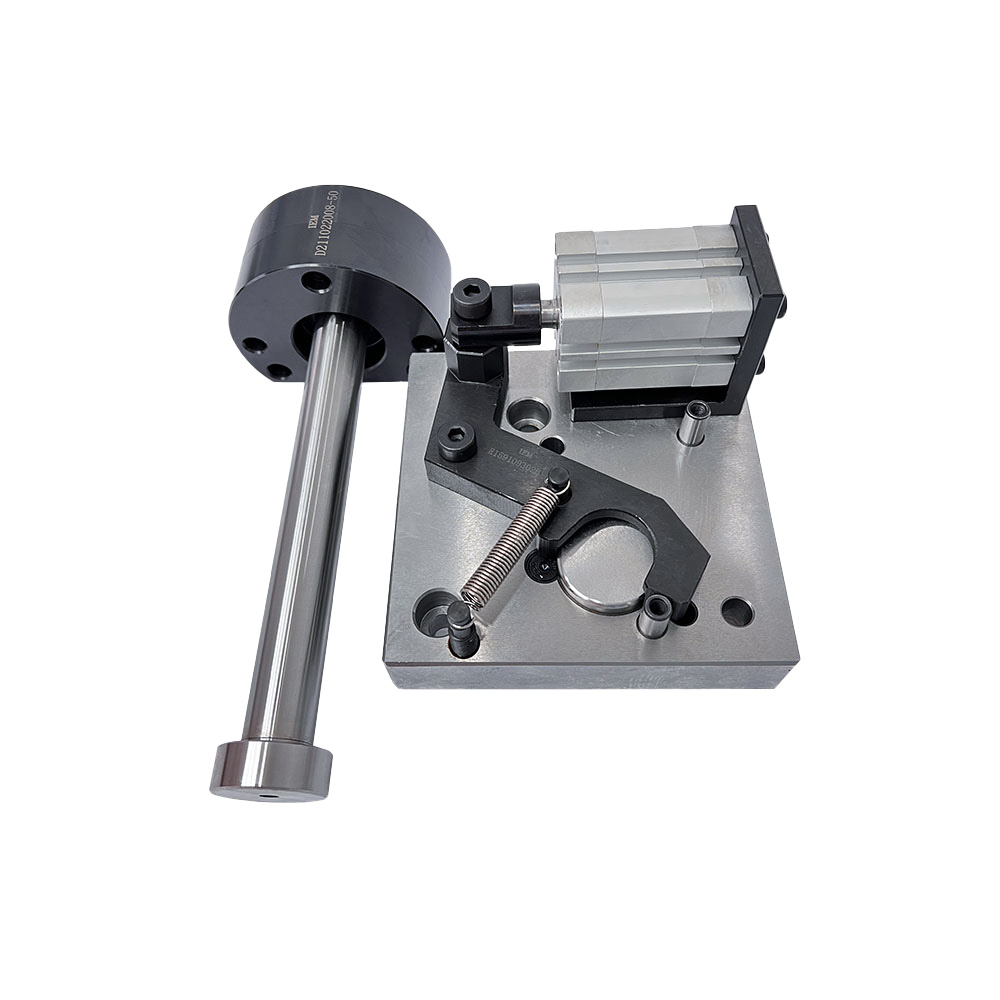

随着计算机技术和机器人技术的发展,自动化制造业现在已经得到广泛应用和推广,如今的冲压模具中,已经逐渐用上自动化相关产品,以提高生产效率和质量。本期为大家推荐一款气动系列标准件—气动存放机构。
使用方法

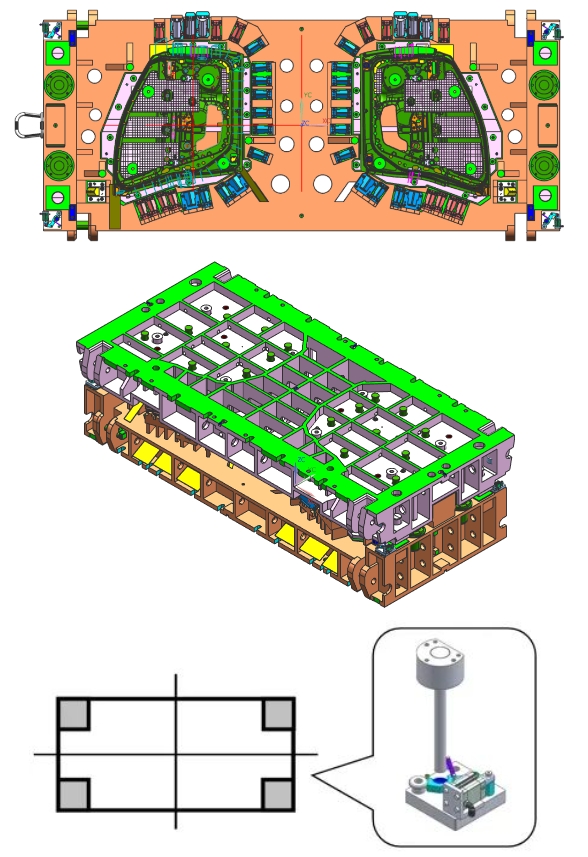

1:模具模座四角位置,使用安装面150X150mm位置安装该产品;

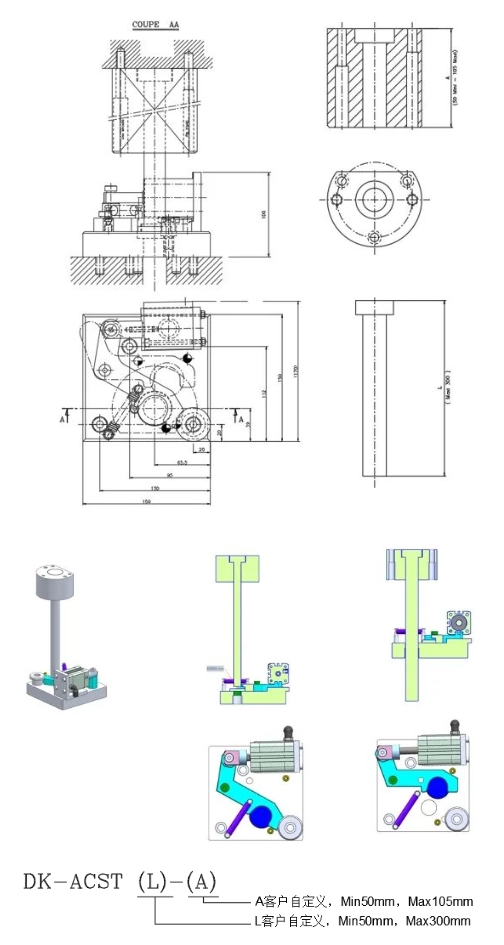

2:产品顶杆长度根据模具行程属性自定义,顶杆固定座长度自定义;
3:产品单个可承受25吨载荷;
4:气缸带磁环,可搭感应器联动设备;
1.联动气路,模具接通气路后,模具解除限位,可以直接冲压工作,断气后限位功能开启;

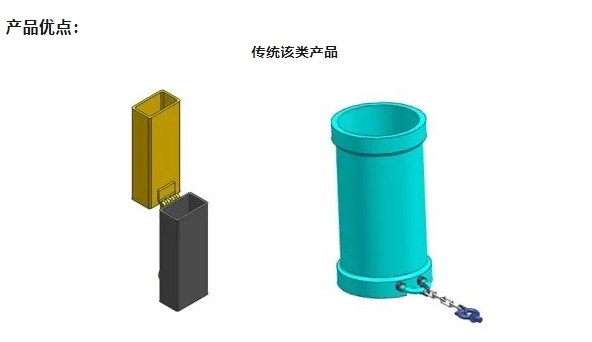

2. 相对于传统限位管,限位块,使用该机构无需手动放下限位套筒或者拆除限位块;
3.避免传统限位组件在现场占用空间;

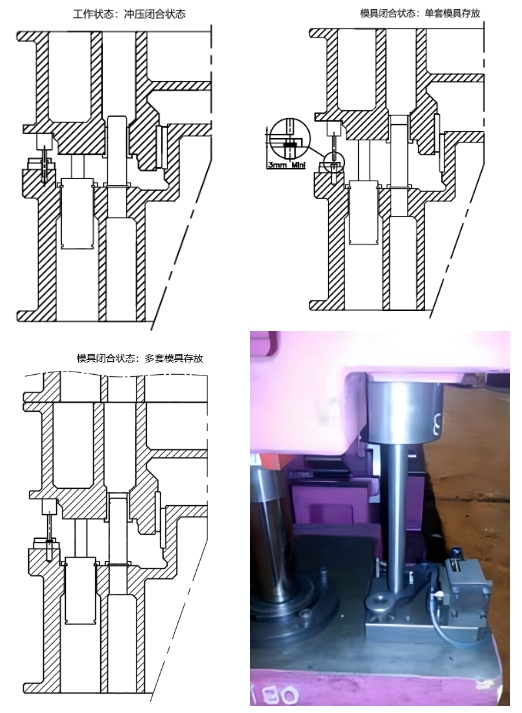

细节信息:模具闭合状态,非堆叠状态,保证顶杆距离挡板最小3mm;堆叠使用最大三套模具可堆叠使用;模具冲压工作状态,档杆可进入避让孔一定深度,产品需要配合限位氮气弹簧使用;
期待您的咨询与选用咨询及订购电话:027-84281894
