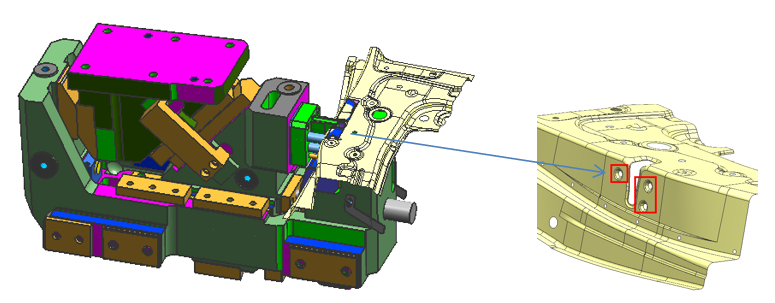

为解决零件带负角方向冲孔整形，例如下图带负角零件冲孔整形等。我司新开发对冲斜楔，主要作用于负角零件冲孔整形等工作。

工作原理

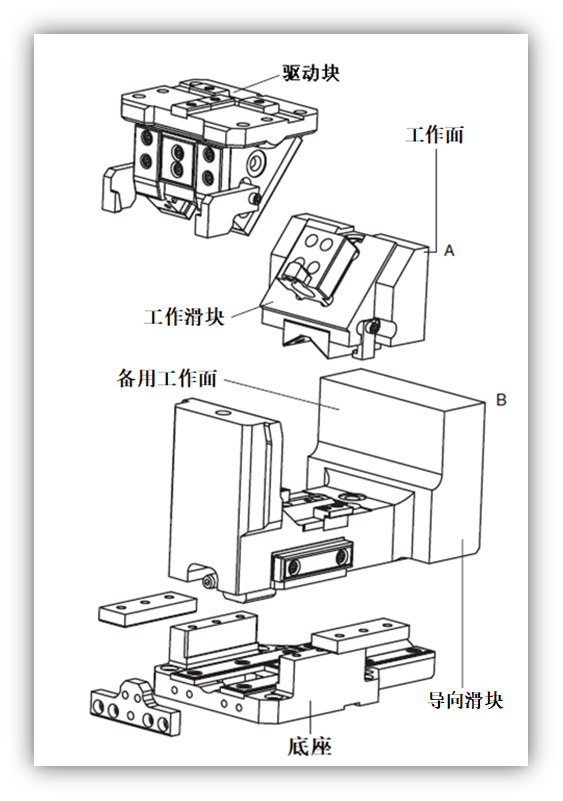

       斜楔分为4个部分驱动块、工作滑块、导向滑块、和底座。驱动块向下运动带动工作滑块A向右运动，导向滑块B向左运动，使其工作滑块A与导向滑块B，运动方向相反，保证零件存在负角时，可现实负角冲裁以及负角零件冲裁完成后可自由取出等问题。  是一款专门为解决负角零件而设计的，进行统一的规范设计，系列化的开发，使其更具有实用性，避免非标定制类斜楔设计周期长，生产难度大等问题，具有以下特点。

详细商品资料见2024版产品目录

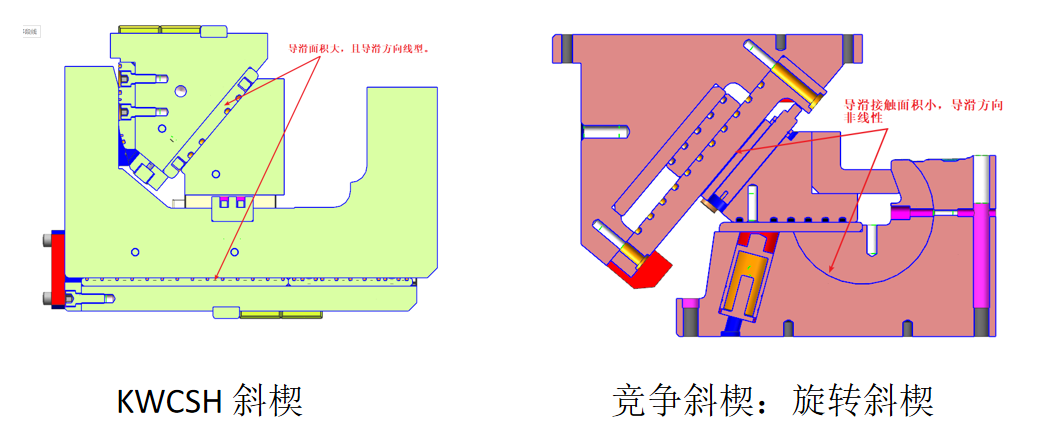

冲裁平稳

1、导滑接触面积大，冲裁方向线型，冲裁更稳定。

2、与同规格旋转斜楔相比较，导滑接触面积大，冲裁方向线型，冲裁更稳定。

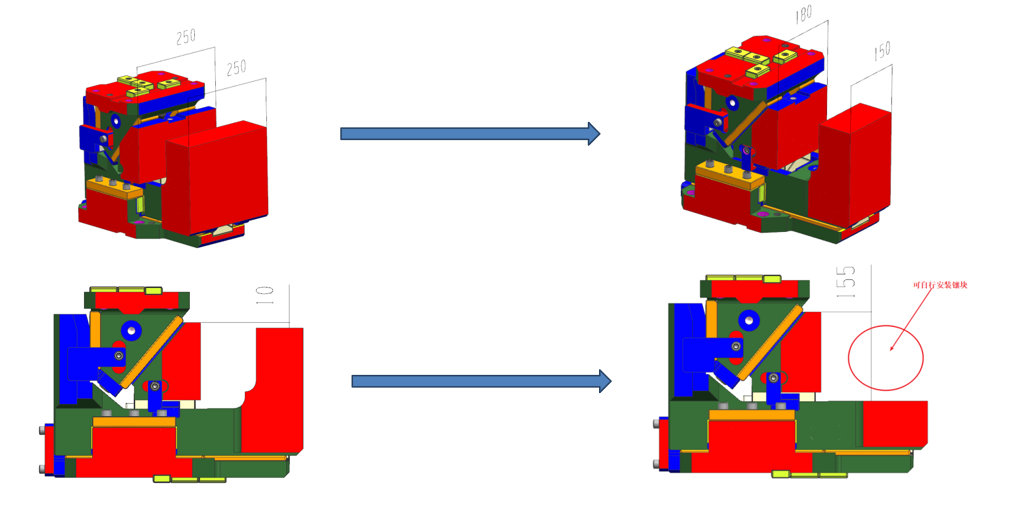

滑块安装面可变化

1、可在安装面本体加工型面，也可以直接安装型面镶块等。

2、滑块安装面可变化，工作滑块A宽度可变化为180-250，导向滑块B宽度可变化150-250，高度变化10-155。导向滑块B安装面可加工为型面，也可自行安装镶块等部件。

高稳定，高承载

1、导向方向均使用V型结构，承受侧向力强，稳定性高。

整体铜钢对磨

1、底座与滑块、滑块与驱动之间均采用铜对钢导滑，耐磨性好，斜楔寿命更长

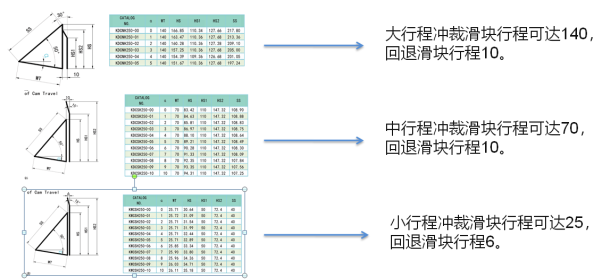

1、斜楔工作行程三挡，适应范围更广。

2、KWCSH斜楔工作行程25mm，KDCSH工作行程为70，KDCNH工作行程140。

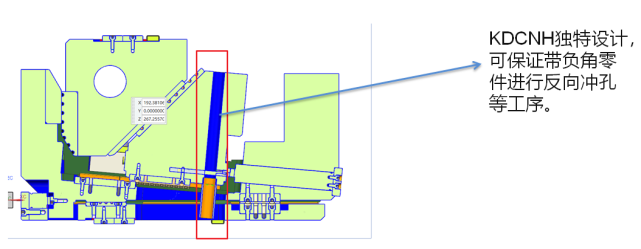

反冲孔

1、KDCNH斜楔具有反向冲孔排料能力。





在高效率和高精密度要求的工业制造领域，优质的模具标准件产品无疑是汽车模具不可或缺的伙伴。我们深知交期对用户重要性，一直致力于提供短交期、高品质、易安装、易维护的产品，助力模具设计更简单，模具制造更快捷，模具维修更方便。 感谢您的关注，我们期待与您携手共创美好未来！
